MCS-PElektronisch controlesysteem

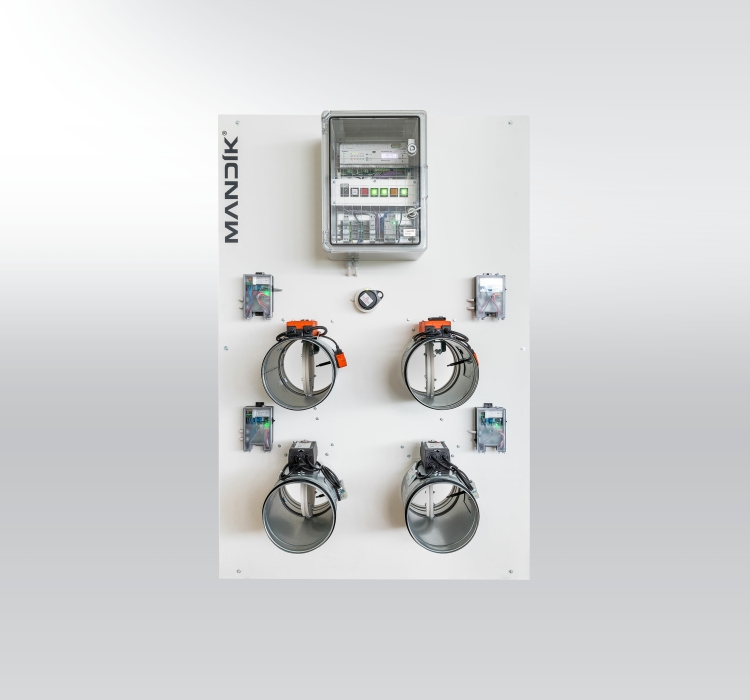

Dit systeem wordt gebruikt voor het aansturen en bewaken van maximaal 64 gemotoriseerde brandkleppen en is compatibel met alle standaard 24 V-servomotoren. Het systeem bestaat uit communicatiemodules en een centrale besturingsmodule die via powerline-technologie communiceert met individuele communicatiemodules. Hierdoor verloopt de communicatie via de 230 VAC voedingskabel en is er geen extra stuurstroomkabel nodig. Het hele systeem werkt volgens het principe van "Master & Slave", waarbij de individuele communicatiemodules (Slaves) een automatisch ingesteld MAC-adres hebben, de centrale besturingsmodule (Master) de individuele modules automatisch herkent en er geen verdere instellingen nodig zijn.
Met de powerline-communicatietechnologie kunt u in principe elke verbindingstopologie kiezen, zoals ster, lijn, bus of boom. De maximale afstand van de master tot de verste communicatiemodule is 1.200 m (onafhankelijk van de gekozen typologie).



Kenmerken:

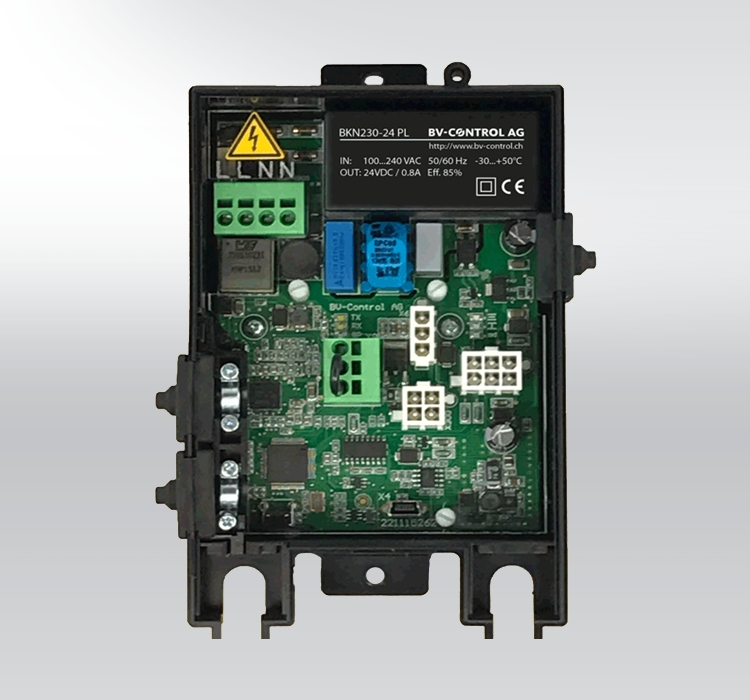

  • pmaximaal 64 communicatiemodulen type BKN230-24-PL
  • ondersteuning van alle standaard 24 V AC/DC servomotoren
  • communicatie over de 230 V AC voedingskabel; Powerline technologie
  • centrale module is standaard voorzien van de benodigde filters
  • kies elke gewenste verbindingstypologie, max. afstand tussen centrale module en verste communicatiemodule bedraagt 1.200 meter
  • automatische detectie communicatiemodules BKN230-24-PL op basis van MAC adres
  • weergave van de posities van de brandklep (voor Belimo Topline-servomotoren inclusief hoek)
  • controleer de brandkleppen met een druk op de knop of via een aangesloten GBS systeem
  • conventionele besturing met optisch gescheiden ingangen
  • Relais uitgang voor het vrijgeven van de ventilatieunit
  • ondersteuning voor gangbare open protocollen Modbus RTU, Modbus TCP / IP, BACnet MS / TP en BACnet IP
  • optionele monitoring op een externe computer of op het touchscreen van het bedieningspaneel (TCP / IP-communicatie)
  • USB-interface voor optionele configuratie en diagnose ter plaatse
  • gebeurtenislogboeken opnemen (pdf, csv)
  • elke communicatiemodule heeft de mogelijkheid om een ​​rookmelder aan te sluiten
  • meting van tijd van eindposities en verbruik van brandkleppen
