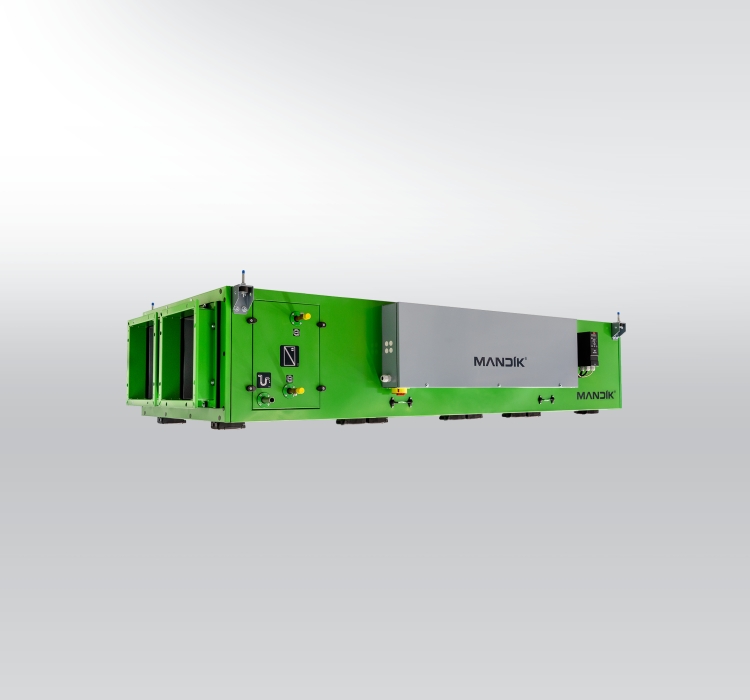

Deze nieuwe, volledig dynamische lijn van compacte airconditioningunits is ontworpen voor centrale distributie en luchtbehandeling voor commercieel en industrieel gebruik. Door de geavanceerde software en het ingenieuze ontwerp kunnen de units dynamisch worden ingezet. Daarmee kunnen op basis van de concrete aanvraag standaard- en atypische eenheden onderling worden gecombineerd, waarbij ook voldaan wordt aan de gestelde ruimtelijke eisen. Men kan kiezen uit een ruim aanbod aan interne componenten en combinaties daarvan. De units worden in een unieke frameloze uitvoering geleverd en gecertificeerd en zijn bestemd om in het interieur te worden geplaatst. De units worden onder het plafond geplaatst.

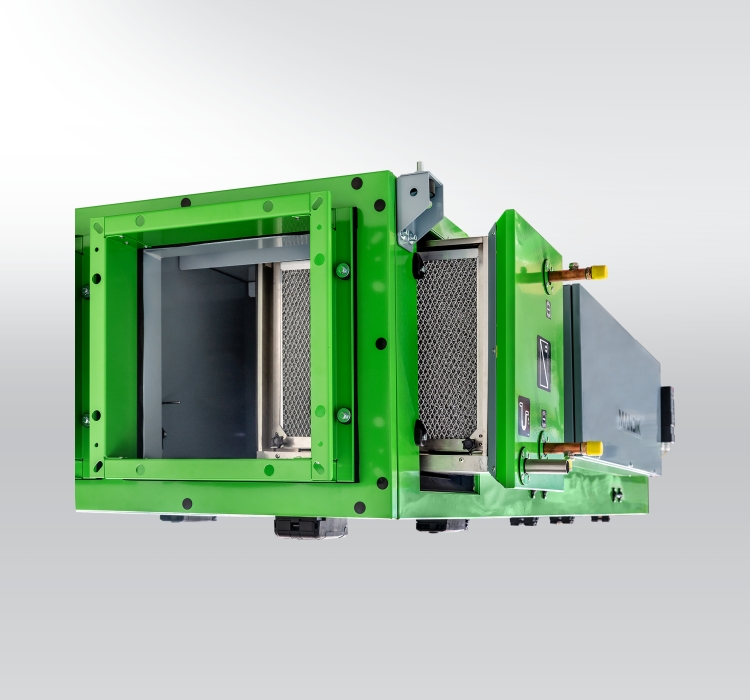

De basisuitrusting van de unit bestaat uit een tegenstroomplatenwarmtewisselaar, een toevoer- en afvoerventilator en een bypass inclusief klep. Ook heeft men de keuze uit ronde of vierkante uitgangen, kan de unit voorzien worden met maximaal twee warmtewisselaars voor verwarming en koeling, kan de uitvoering van de elektrische schakeleenheid worden gekozen, en meer.

De units worden geproduceerd met vermogens van 500 tot 4 500 m³/ha en worden standaard als Plug & Play geleverd, d.w.z. inclusief geïntegreerd elektronisch bedieningspaneel.

EIGENSCHAPPEN

Uit het oogpunt van energiebalans:

• luchtbehandelingscapaciteiten van 500 tot 4 500 m³/h
• mogelijkheid tot dynamisch ontwerp met afmetingen die telkens in stappen van 1 mm oplopen over het gehele bereik van luchtbehandelingscapaciteiten
• de mogelijkheid om te kiezen uit twee soorten bekleding volgens de klassen van thermische transmissie en koudebruggen T2 TB3 / T2 TB1 voor alle capaciteiten
• bij de bekleding T2 TB1 is de thermische doorlatendheid van de bekleding en koudebruggen geëlimineerd in overeenstemming met de norm EN 1886
• thermisch gescheiden luchtstromen in de unit zelf

• ontwerp volgens de EKODESIGN-eis volgens EU-verordening 1253/2014, ErP 2018
• tegenstroomplatenwarmtewisselaar, optioneel volgens de eisen aan rendement en drukverlies
• ononderbroken regeling van het terugwinningsvermogen
• ononderbroken bescherming tegen bevriezing van de terugwinningswisselaar
• optie “free-cooling"
• toepassing van EC-of AC-ventilatoren met een grote reserve voor de benodigde externe druk naar de leiding

Uit het oogpunt van de constructie:

• uitvoering van de eenheid: plaatsing onder het plafond (de luchtuitlaten bevinden zich aan de zijkant)
• compacte afmetingen die gegeven is door het dynamische ontwerp
• mogelijkheid tot gelijktijdig gebruik van maximaal twee warmtewisselaars – willekeurige combinatie van verwarming en koeling
• ruime keuze uit allerlei types interne componenten
• dankzij de unieke gecertificeerde frameloze constructie va de buitenmantel is het binnenoppervlak glad (zonder inwendige verstevigingen, scherpe randen, hoeken, etc.) in de standaarduitvoering en zonder aanvullende montageaanpassingen (afdichting van voegen, e.d.)

• bedoeld voor plaatsing binnenshuis
• apparaat van het type Plug&Play: de unit wordt geheel elektronische bestuurd en is getest
• keuze uit coating van zink, roestvrij staal, ALUZINK, poedercoating, en dat afzonderlijk voor externe of interne bekledingsdelen, inbouwdelen, eindelementen, basisframe
• bij poedercoating kan elke RAL-tint worden gekozen
• de positie van de aansluitingen voor de media van de wisselaars bevindt zich aan de voorzijde, de elektrische en overige aansluitingen aan de voorzijde

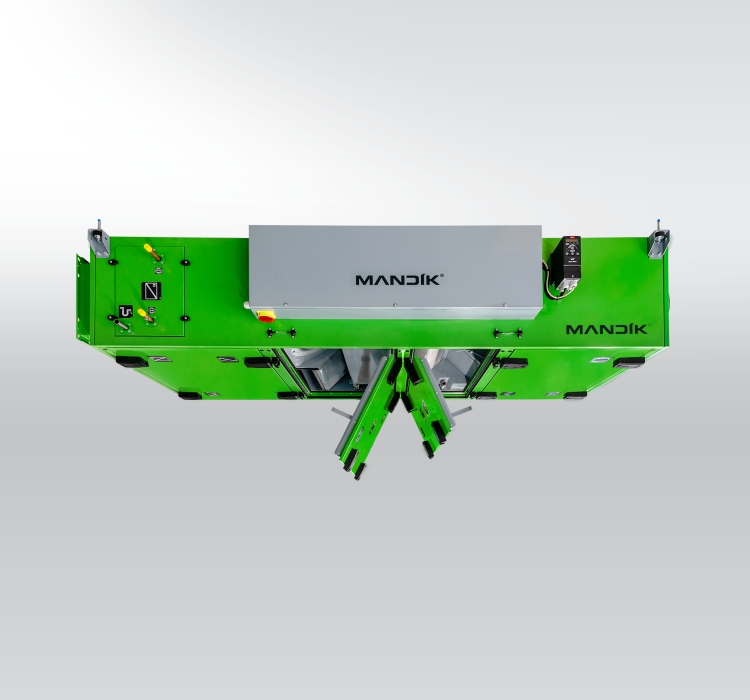

• schuifdeursysteem

Met betrekking tot de bediening van de unit:

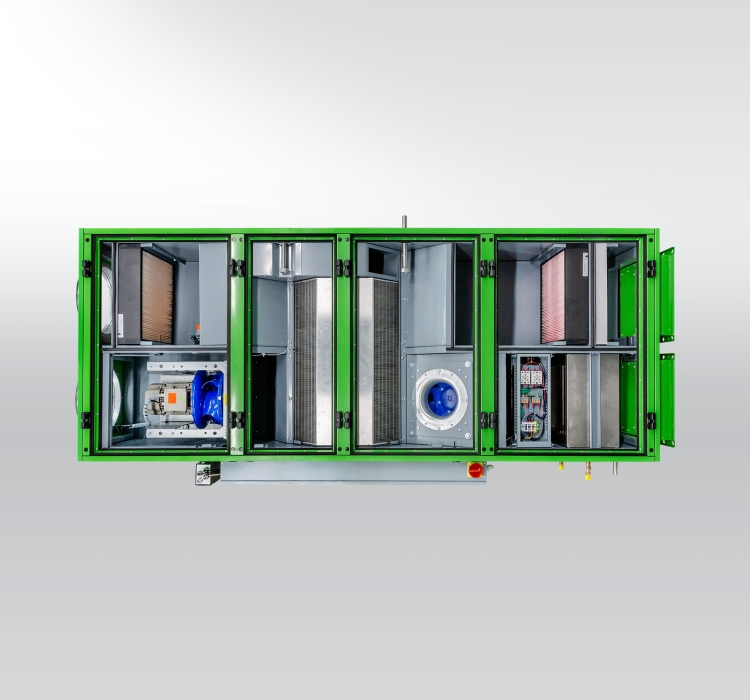

• toegang tot unit vanaf de onderkant

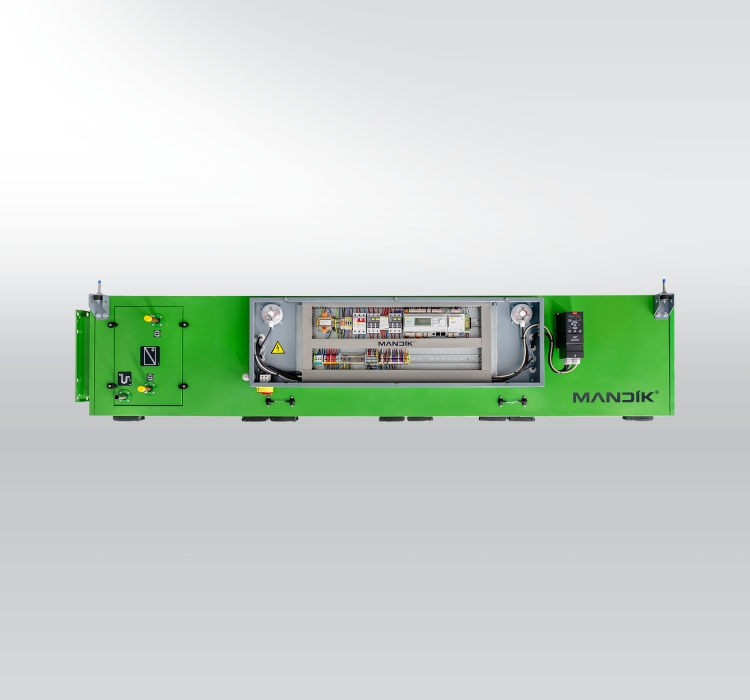

• de elektrische schakeleenheid en de aansluitingen van de warmtewisselaar bevinden zich altijd samen met de ventilatoren aan de voorzijde en de condensafvoer bevindt zich aan de achterkant van de unit
• slimme en gebruiksvriendelijke bediening van de unit (webinterface, mogelijkheid tot visualisatie, ...)

• de mogelijkheid om verbinding te maken met het elektronische besturingssysteem en de instelling daarvan via een pc, tablet, smartphone, of rechtstreeks via het display van de controller
• de mogelijkheid om drukdoppen te gebruiken voor veilige service en voor onderhoud
• nadruk op eenvoudig onderhoud en veilige service van alle onderdelen van de unit

UITRUSTING VAN DE UNIT

Aanvoerzijde:

• luchtfilter (standaardklasse F7)
• klep voor aanzuiging van frisse lucht
• "by-pass" klep van de terugwinningswisselaar
• tegenstroomplatenwarmtewisselaar
• er kunnen tot 2 wisselaars worden geïnstalleerd (elke combinatie van verwarming en koeling)

• ventilator met EC-elektromotor of AC-motor met frequentieomvormer
• dempingsinzetstukken voor aanzuigen en wegdrukken

Afvoerzijde:

• uchtfilter (standaardklasse M5)
• ventilator met EC-elektromotor of AC-motor met frequentieomvormer

• klep bij de uitgang voor de afgevoerde lucht
• dempingsinzetstukken voor aanzuigen en wegdrukken

Optionele types van de interne componenten van de unit:

• filters: keuze uit filterklassen G3 t/m F9
• filters: keuze uit frametypes (MPP) 46/98mm / compacte types (kunststoffilters) / zakfilters 360/500/600mm
• filters: keuze uit Eurofilters / Unifil-filters / Atypische afmetingen (in stappen van 10 mm)
• filters: naar keuze voorfilter met frame in filterklassen G3 t/m F9
• verwarming: naar keuze elektrisch / water / rechtstreeks
• koeling: naar keuze water / direct
• ventilatoren: keuze uit radiale ventilatoren met verschillende vliegwielmaten, uitgevoerd met EC-elektromotoren of AC-motoren met frequentieomvormer
• afsluitkleppen: kleppen kunnen aan de binnenkant worden geplaatst

• servomotoren voor de afsluitkleppen aan de aanvoer en de afvoer: naar keuze een standaardservomotor of een veiligheidsmotor met veer.

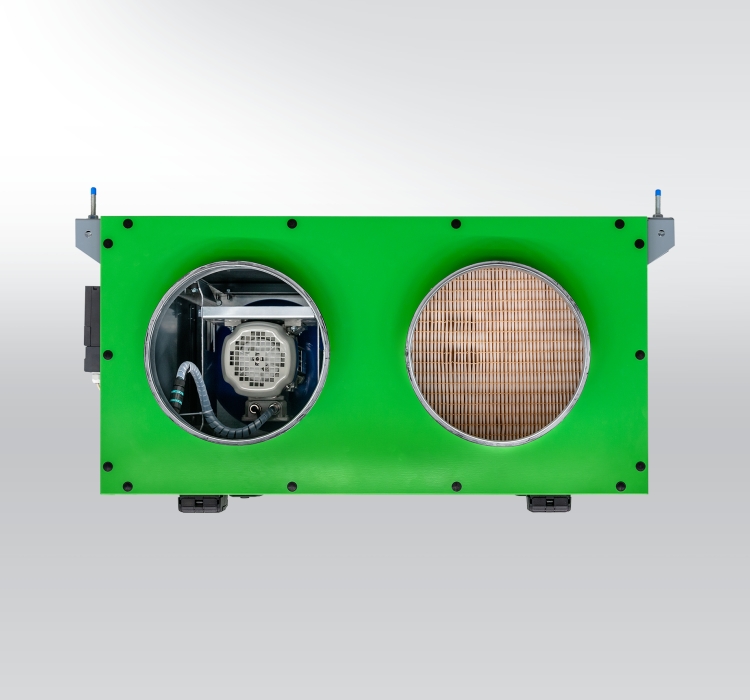

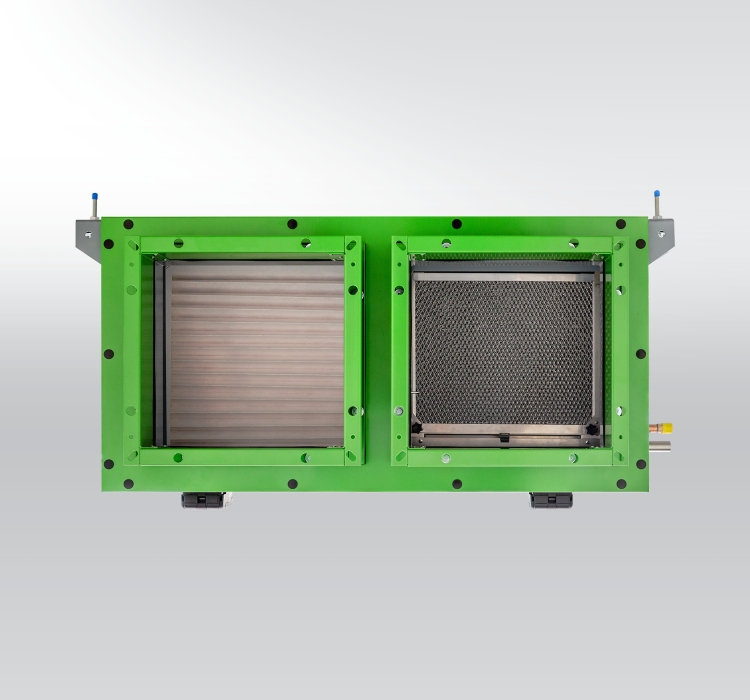

• luchtuitlaten: naar keuze vierkante of rond
• aansluitingen: de positie van de aansluitingen voor de media van de wisselaars bevinden zich aan de voorkant, de elektrische en de overige aansluitingen naar wens aan de voorkant of de zijkant

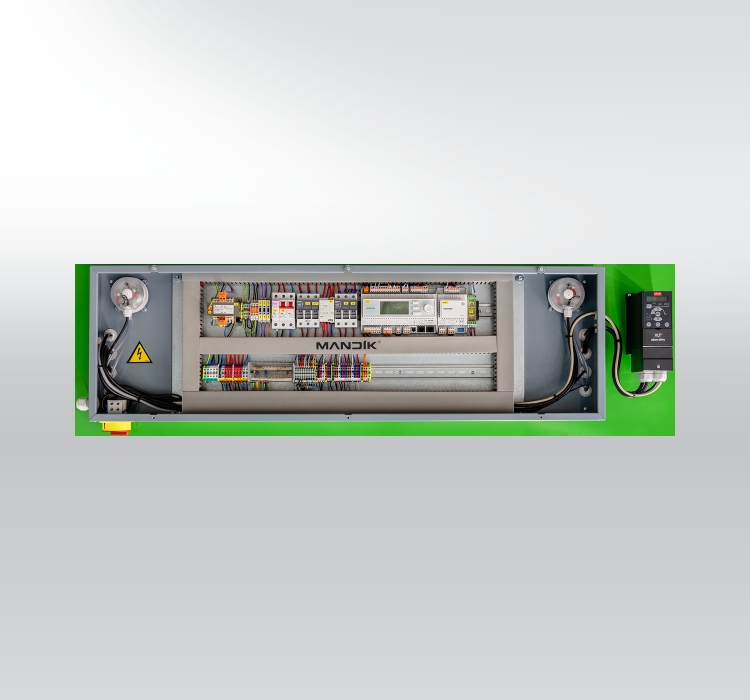

• elektrisch schakelbord van het MaR-systeem als extern ingebouwd of in externe uitvoering voor elke willekeurige installatie
• schuifdeursysteem
