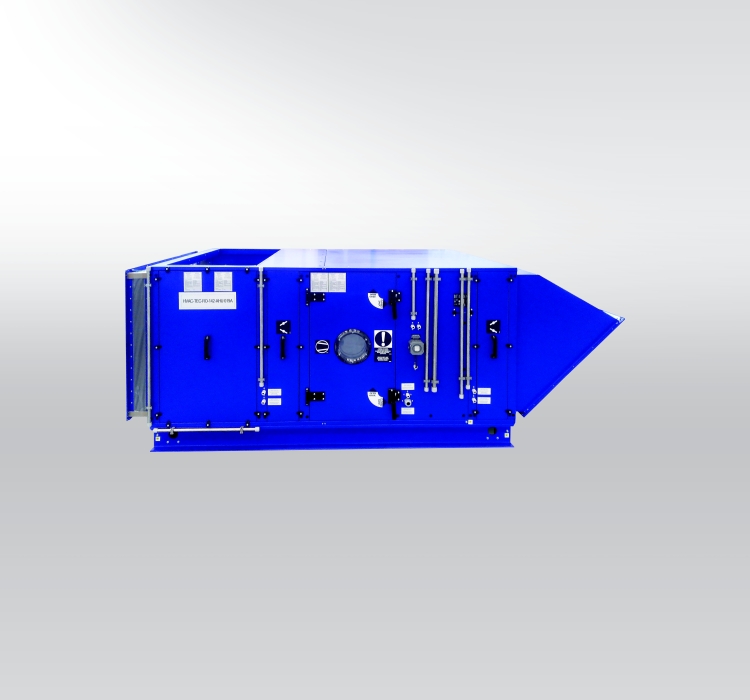

Sestavné klimatizační jednotky pro ATEX (ATmosphèreEXplosible) jsou určené pro centrální distribuci a úpravu vzduchu pro průmyslové využití s výbušným prostředím. Jednotky v EX provedení jsou uzpůsobeny tak, aby se zabránilo vznícení elektrostatickým nábojem. Jednotky jsou kompletně vyrobeny a certifikovány v unikátním bezrámovém provedení.
U jednotek spol. Mandík byly provedeny konstrukční úpravy komor dle ČSN EN 1127-1, ČSN EN 13463-1, ČSN EN 14986 a vypracována dokumentace, která popisuje jednotlivé konstrukční opatření pro použití zařízení v prostředí s nebezpečím výbuchu. Dokumentace dále obsahuje analýzu nebezpečí dle ČSN EN 13463-1 a protokoly z měření, které ukládají zmíněné normy (měření vodivosti propojení, zkouška oteplení).
Veškerá potřebná dokumentace je uložena u autorizované osoby č. 210 z FYZIKÁLNĚ TECHNICKÉHO ZKUŠEBNÍHO ÚSTAVU, státní podnik v Ostravě-Radvanicích (www.ftzu.cz). Na základě toho bylo jednotkám Mandík přiděleno číslo, které je také následně uvedeno na vydaném prohlášení o shodě výrobku.
Společnost Mandík také nabízí zpoplatněnou certifikaci touto autorizovanou osobou státního podniku FTZU na jejíž základě pak bude jednotka nositelem označení EX.
Charakteristika
- vzduchové výkony od 500 do 99 250 m3/h
- možnost návrhu z 89 typových velikostí ve čtvercovém M, obdélníkovém P a transportním T průřezu
- možnost návrhu v dynamickém, respektive vlastním rozměru po kroku 1 mm na celý rozsah vzduchových výkonů
- možnost libovolného sestavení komor do kompaktních bloků v rámci sestavné jednotky, včetně možnosti nastavení vlastní délky komory/kompaktu
- jednotky pro ATEX spadají do výjimek EKODESIGN podle nařízení EU 1253/2014
- certifikované tři typy opláštění jednotek Mnichovskou laboratoří TÜV-SÜD podle normy EN 1886
- jednotky pro ATEX spadají do výjimek EUROVENT
- certifikace podle požadavků německého sdružení výrobců vzduchotechnických zařízení RLT a možnost návrhu v energetických třídách až A+ a vystavení energetického štítku certifikovaným německou společností TÜV SÜD Industrie Service GmbH
- možnost návrhu jednotky ve vertikálním uspořádání (přívodní a odvodní části jednotky nad sebou), horizontálním uspořádání (vedle sebe), nebo v podstropním provedení
- možnost návrhu v různém atypickém provedení – sestava do tvaru „L“, „U“, vývody vertikální na horní/dolní straně, přední/zadní straně
- provedení ve vnitřním nebo venkovním provedení
- možnost volby povrchů (vnější/vnitřní díly opláštění, díly vestaveb, koncové elementy, základový rám) v kombinacích s materiály – pozink, nerez, lakování
- u práškového lakování možnost volby jakéhokoliv odstínu RAL
- díky unikátní bezrámové konstrukci je vnitřní povrch hladký (bez vnitřních výztuh, ostrých hran, koutů apod.) ve standardním provedení a bez dodatečných montážních úprav (tmelení spár apod.)
- široká škála volby typů a tím účinností rekuperačních (deskových křížových/protiproudých, rotačních) výměníků v každé typové velikosti nebo dynamickém rozměru
- možnost návrhu deskových protiproudých rekuperačních výměníků do vzduchových výkonů až 20 000 m3/h
- možnost volby různých typů elektromotorů ventilátorů – AC/EC, různé typy geometrií volných oběžných kol – různé účinnosti a akustické parametry, různé konstrukce ventilátoru – přímo na dělící stěně ve vertikálním/horizontálním provedení, montáž na podlahu a různé uspořádání ventilátorů – samostatný, ventilátorové stěny
- všechna elektricky nevodivá spojení vodivě přemostěna (např. spojení komor mezi sebou a základovým rámem, tlumící vložky s pláštěm jednotky, atd.)
- veškeré kovové díly jednotky vodivě pospojeny Cu vodičem
- pro prostředí s nebezpečím výbuchu je použito vždy jen certifikovaných pohonů (ventilátor + motor) a ty jsou opatřeny termistorovou ochranou
- všechny elektrické součásti jsou uzemněny a celá jednotka celkově uzemněna centrálním zemnícím bodem situovaným na ventilátorové komoře
- revizní a servisní otvory opatřeny ochranou mříží
- pokud v jednotkách dochází ke vzniku kondenzátu, je použit speciální eliminátor klapek v hliníkovém provedení
- důraz na vysoké kvalitní technické zpracování a poměr cena/výkon
- důraz na vysokou kvalitu prověřených a certifikovaných nakupovaných komponentů – ventilátory, rekuperační výměníky, výměníky tepla a další
- důraz na snadný přístup pro servis a údržbu
- vlastní servisní středisko – okamžité výjezdy v záruční době, možnost objednání služby uvedení do provozu, záruční/pozáruční servis
- možnost prodloužení záruky až na 60 měsíců
Parametry pláště
|
Jsou certifikované zkušebnou TÜV-SÜD Mnichov podle EN 1886.
Pro celou výkonovou řadu M, P a T vzduchových výkonů 500 - 100 000 m3/h. |
Mechanická stabilita: D1 (M) |
Prostup tepla: T2 |
Třída netěsnosti opláštění: L1 (M) |
Součinitel tepelných mostů: TB3 |
Netěsnost mezi filtrem a rámem: 0.5% - F9 (M) |
Útlum pláště v pásmu: |
Hz |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
dB |
18 |
26 |
28 |
34 |
37 |
40 |
45 |
Použití v prostředí
› Ex- zóna: 1; 2
› Skupina zařízení: II
› Kategorie zařízení: 2; 3
› Výbušná atmosféra: G
› Skupina plynů: IIA; IIB
› Teplotní třída: T1-T4
Základní funkce klimatizačních jednotek
› Filtrace vzduchu - kapsové antistatické filtry a filtry s aktivním uhlím
› Doprava vzduchu - volná oběžná kola s AC nebo EC elektromotory pro EX prostředí
› Úpravy vzduchu -
ohřev - vodní, kondenzátor
- chlazení - vodní, přímý výparník
- rekuperace - desková (křížový/protiproudý výměník), kapalinová
› Útlum hluku - kulisové tlumiče
Jednotky jsou navrženy dle norem
› ČSN EN 13463 - Neelektrická zařízení pro prostředí s nebezpečím výbuchu
› ČSN EN 1127 - Výbušná prostředí
› ČSN EN 60079-20 - Výbušné atmosféry
Technický návrh klimatizačních jednotek
› Klimatizační jednotky je možné navrhovat pomocí návrhového softwaru AHUMAN.
› AHUMAN nabízí rychlý a přehledný návrh, včetně výstupního technického listu a dalších výstupních formátů jako je PDF nebo DWG.
› Návrhový program je možné stáhnout v části
KE STAŽENÍ.
› Naši specialisté Vám bezplatně pomohou s technickým návrhem řešení.
› V případě zájmu kontaktujte naše obchodní zástupce
KONTAKTY
