NTD – je produkt navržený a vyvinutý za účelem splnění požadavků jednotlivých projektů speciálních aplikací a to dle podmínek Zákazníka. NTD není určen pro přímé nabídky a slouží jako ukázka technologických schopností MANDÍK, a.s..

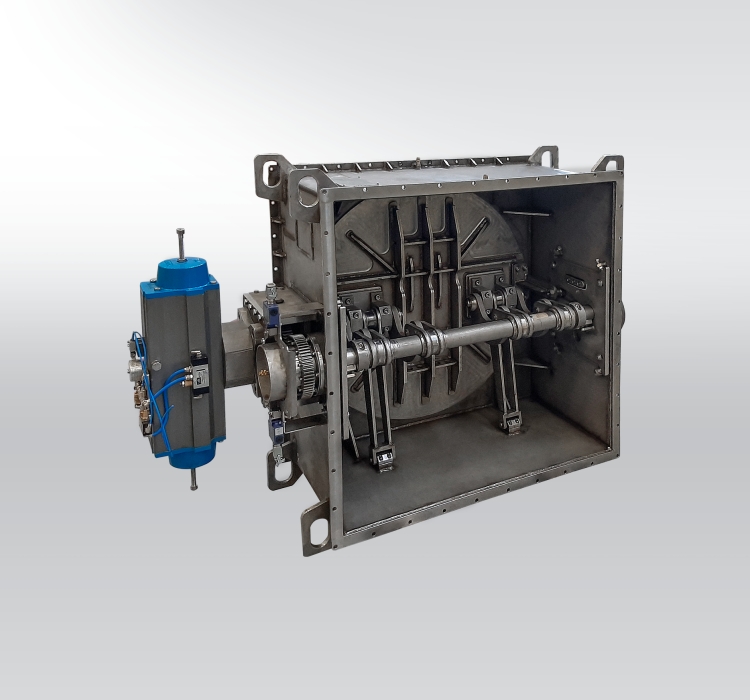

NTD – Odolná tlakotěsná klapka pro rychlé hermetické oddělení VZT sekcí. Odolná vůči seizmickým událostem a radiaci, působení vysokého tlaku a pro vysoké rychlosti proudění. Použitelná jako těsná a izolační klapka, resp. samostatný hermetický uzávěr.

Charakteristika

• stávající rozměrová řada min. 400 × 270 mm, max. 1000 × 1000 mm (rozšíření je možné po dohodě – pouze hranaté provedení s kruhovou sekcí listu, přechod na kruhové potrubí je možný)
• kompletně vyrobená z nerezové oceli, těleso klapky tloušťka 8 mm
• svařovaná konstrukce s mořením a pasivací
• valivá ložiska, dlouhý servisní interval
• použité nekovové materiály mají minimální podíl halogenových prvků (Halogen-free)
• pohon elektrický (SIPOS), pneumatický (STASTO), manuální
• testována pro průtok vzduchu 8,42 m³/s, použití do 25 m/s
• klapka je seizmicky odolná
• těsnost tělesa a zavřeného listu (obousměrně) 10 l/h.m² (těsnost listu je funkcí tlakového zatížení)

• možnost ověření těsnosti listu a hřídele klapky bez nutnosti demontáže z potrubí
• tlakový rozdíl 10 kPa (vnitřní tlak vůči okolí)
• maximální provozní teplota 125 °C
• vysoká provozní odolnost sestavy (kvalifikována zkouškou cyklováním)
• radiační odolnost sestavy min. 10 kGy
• dekontaminovatelná
• koncové snímače v krajních polohách (otevřeno/zavřeno)
• životnost 40 let (při dodržení podmínek výrobce)
